Ovladač pro navigaci SilverFox H1+ "HOME-ONE plus"
Detailní popis produktu

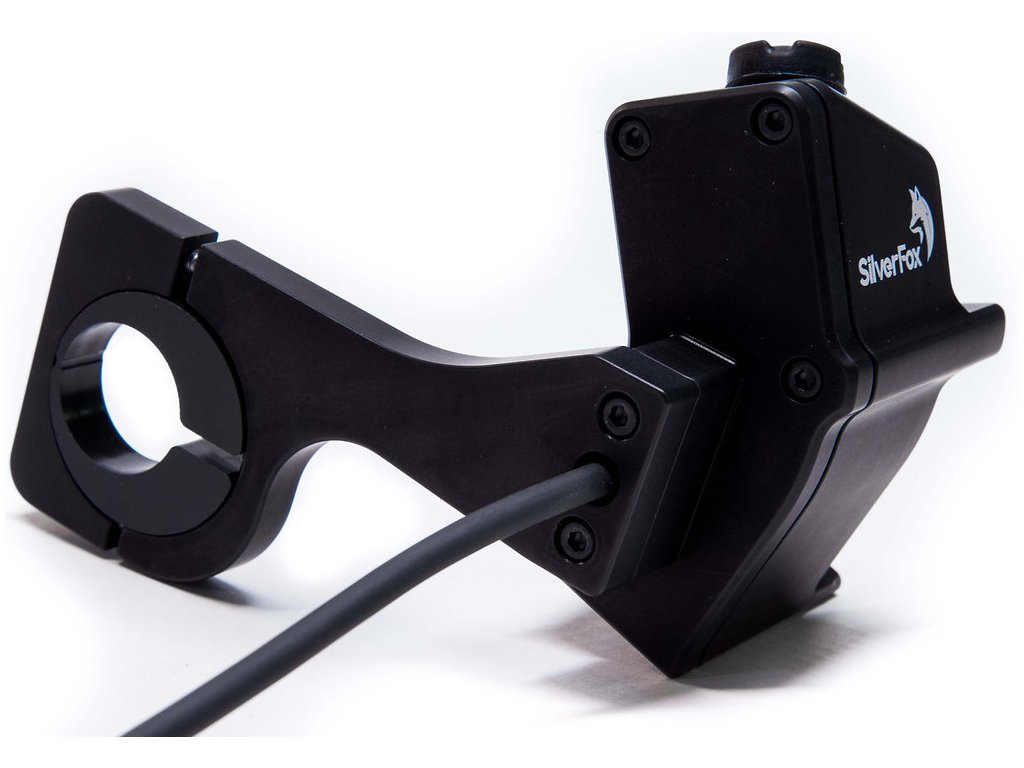

Vysoce kvalitní a odolný ovladač na řídítko s joystickem a tlačítky v kovovém těle, umožňuje ovládání navigačích tabletů nebo telefonů přes Bluetooth nebo připojení kabelem přímo k tabletu DMD.
-
Obráběný hliník s tvrdě eloxovaným povrchem
-
Úzký design
-

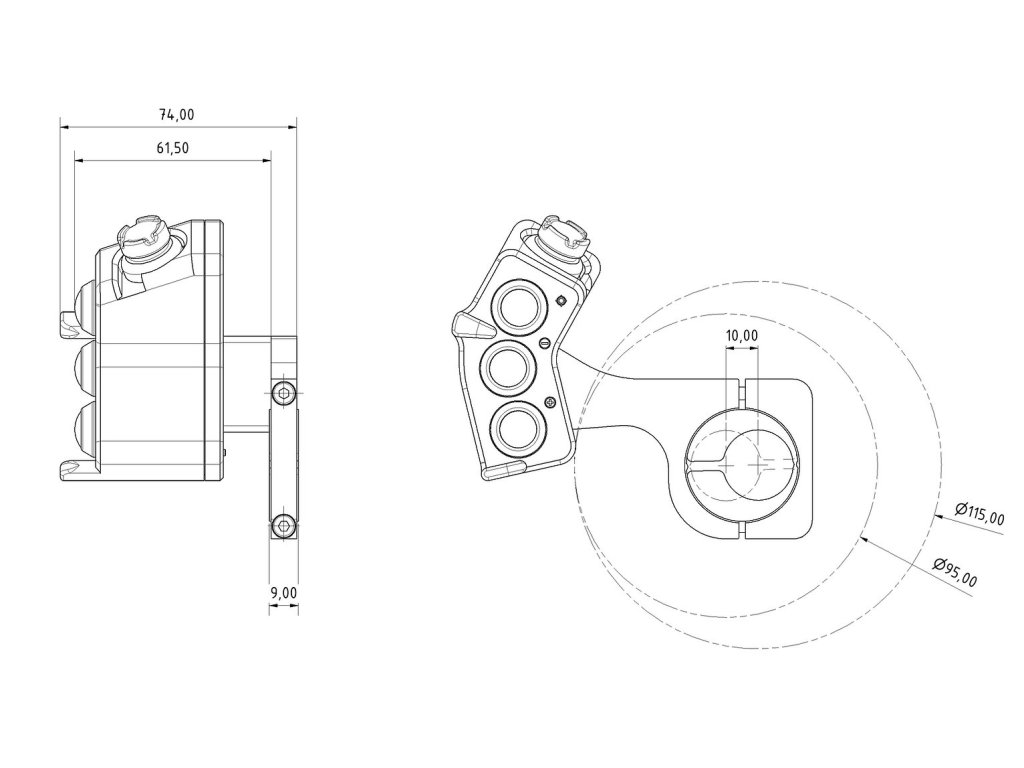

Nastavitelná délka, +/- 5 mm (viz ilustrace)
-

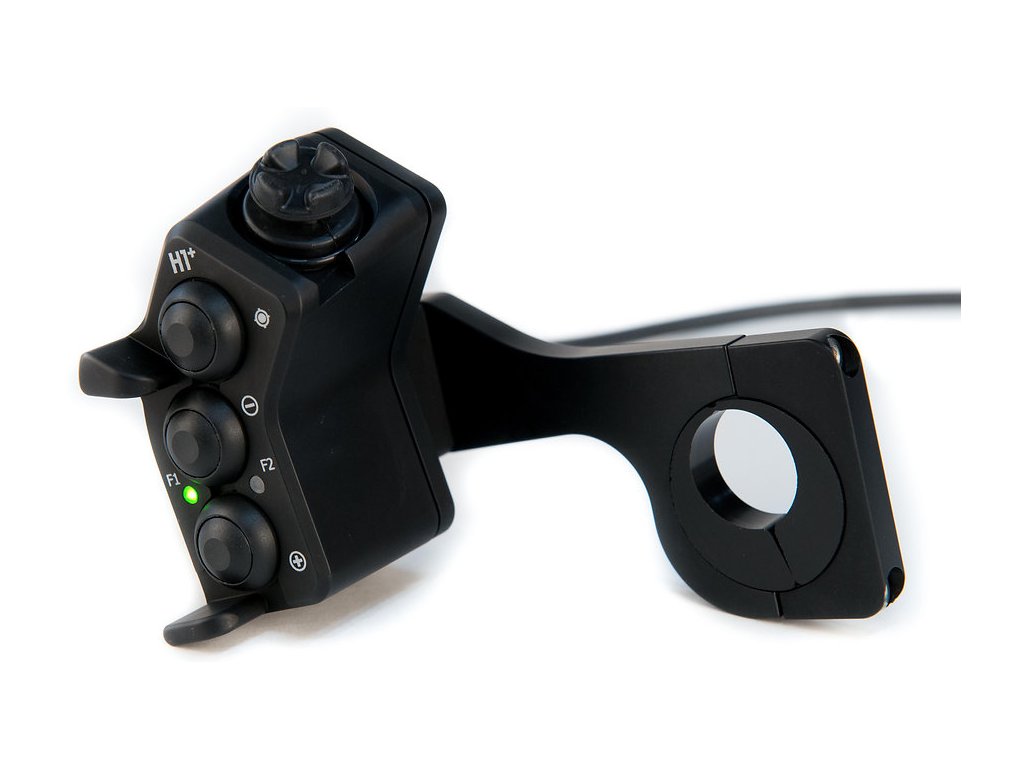

3 tlačítka a 4směrný joystick spínač (IP67)
-
Indikační LED diody
-
Široký rozsah, 5-24 VDC pro vstupní napájení
-
IP67 prachotěsný a vodotěsný ( = ve vodě max. 30 minut/1 m hluboko)
-
Bluetooth (univerzální) a drátové připojení pro tablety DMD-T
-
Konektor M12 včetně (přímo pasuje na kabeláž DMD T865)
-
Vyrobeno ve Finsku
Kompatibilita: DMD2, OsmAnd, LocusMaps, Google Maps, Waze, Gaia GPS, Mapitare, Ranniot, and Tracker
Lze nainstalovat na různé motocykly nebo ATV. Pasuje na řídítka o průměru 22 mm. Design umožňuje umístění tlačítek na přední straně původního světelného panelu. Pomocí nastavitelného kroužku délky může být jednotka namontována a jemně doladěna na široké spektrum řídítek. Bluetooth připojení a drátové připojení pro tablety DMD-T.
Záměrem SilverFoxu bylo od samého počátku podporovat „otevřené“ operační prostředí. To znamená, že vy jako jezdec a zákazník můžete používat svůj vlastní telefon nebo tablet ve spojení se svou oblíbenou mapovou aplikací. Aplikace SilverFox InControl je navržena tak, aby tento cíl podporovala a zajistila, že ovladač SilverFox bude s vašimi oblíbenými mapami fungovat naprosto optimálně.
Ovladače SilverFox: Režim 1 a Režim 2
Seznam na stránce aplikace SilverFox rozděluje aplikace do dvou skupin: Mode 1 (Režim 1) a Mode 2 (Režim 2), které na ovladačích najdete pod označením F1 a F2.
Mode 2 (Režim 2) je nastaven pro práci s aplikacemi, které umožňují naprogramovat tlačítka ovladače přímo v samotném rozhraní dané aplikace. Sem patří například Stegra, OsmAnd, Kurviger a dalších 11 aplikací (které jsme dosud otestovali). Tyto aplikace v Režimu 2 nevyžadují od aplikace SilverFox InControl vůbec nic – uživatel si fungování tlačítek nastaví přímo v konkrétní mapové aplikaci.
Mode 1 (Režim 1) se používá u navigačních aplikací, které možnost naprogramovat tlačítka nemají, a právě v tu chvíli přichází na řadu aplikace SilverFox InControl. Aplikace InControl umožňuje uživateli naprogramovat funkci tlačítka pro vycentrování mapy (re-center) pro každou aplikaci zvlášť. Jakmile tlačítko jednou naprogramujete, aplikace InControl si informace uloží a funkce vycentrování zůstane uložená; není tedy nutné tlačítko programovat znovu při každém otevření aplikace. Díky naprogramování tohoto středového tlačítka pak lze ovladač používat pro všechny navigační funkce na mapě: přibližování (zoom-in), oddalování (zoom-out), posouvání mapy do čtyř směrů a její vycentrování.
Mechanická instalace:
Objímka zrcátka a spojkové páčky bude s největší pravděpodobností potřeba posunout o několik milimetrů, abyste získali potřebný prostor (10 mm) pro rameno objímky SilverFox.

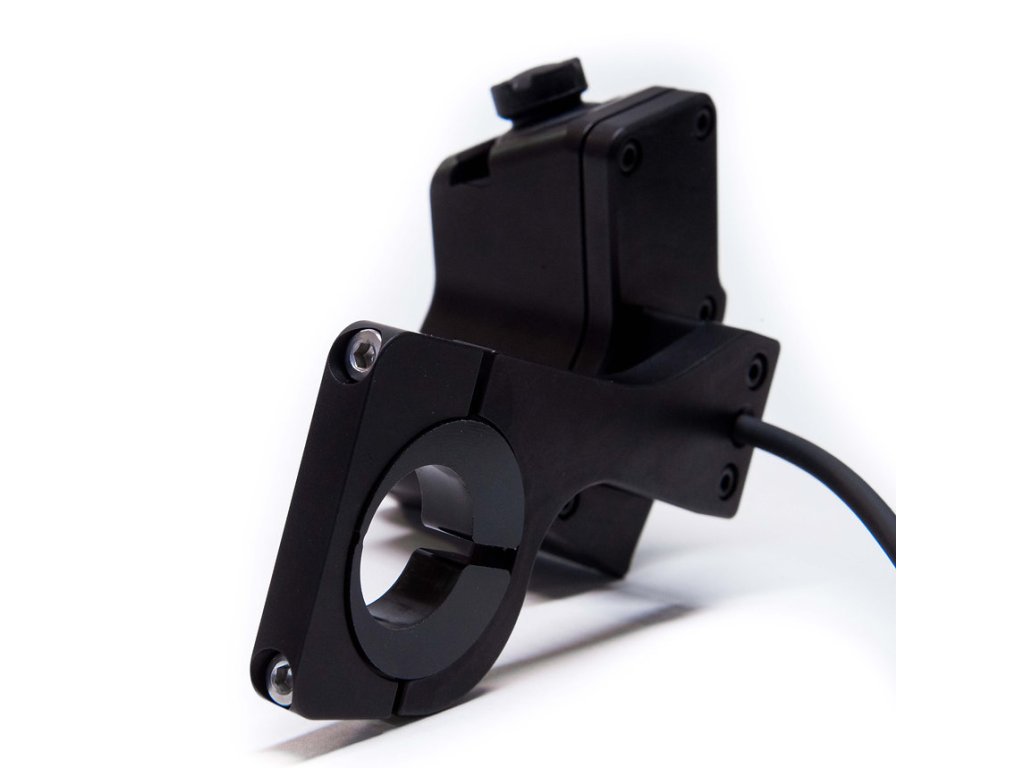

Nasaďte plastový vymezovací kroužek na 22mm řídítka. Otáčením vymezovacího kroužku můžete ovladač na řídítkách motocyklu posouvat dopředu nebo dozadu. Zařízení rovnoměrně utáhněte na vymezovacím kroužku pomocí dvou šroubů M4.
Připojte napájecí kabel k 12V DC výstupu vašeho motocyklu (zapojenému až po zapalování), který je chráněný pojistkou (rozsah provozního napětí je 5–24 V DC). Dvakrát zkontrolujte správnost zapojení kabelů: hnědý vodič k zápornému pólu (-) a bílý vodič ke kladnému pólu (+).
Jednotky H1 jsou dodávány s konektory M12 pro plug&play propojení s kabelovým svazkem DMD. Toto připojení podporuje také kabelový systém DMD T865 a zajišťuje 12V DC napájení přes konektor. Volný konec kabelu (přídavný svazek) se používá pro 12V DC napájení jiných systémů.
Připojení přes Bluetooth:
Zapněte navigační ovladač SilverFox. Otevřete nastavení Bluetooth na svém Android zařízení. V seznamu zařízení najděte a klepněte na zařízení, např. „H1+SilverFox“. Přijměte požadavek na párování. Váš navigační ovladač SilverFox je nyní spárován přes Bluetooth.
Připojení kabelem pro DMD:
Model H1+ podporuje také komunikační systém kabelového připojení DMD. Pro vstup do režimu kabelového připojení:
-
Vypněte napájení.
-
Stiskněte a podržte obě tlačítka pro zoomování (dvě spodní tlačítka).
-
Stále je držte a zapněte napájení (ON).
-
Obě LED diody se rozsvítí, což značí úspěšné aktivování režimu kabelového připojení.
Kabelový režim je kompatibilní pouze v ekosystému DMD. V režimu kabelového připojení nejsou režimy F1 a F2 k dispozici.
Pro návrat zpět do režimu Bluetooth opakujte výše uvedený postup.
Ovládání HomeOne:
Sady tlačítek (Režimy) F1 a F2:
Ovladače mají dvě volitelné sady tlačítek. Obě sady jsou předprogramovány tak, aby do Android zařízení odesílaly různé klávesové kódy. Například tlačítko pro přiblížení (zoom in) posílá v sadě F1 jiný příkaz než v režimu F2.

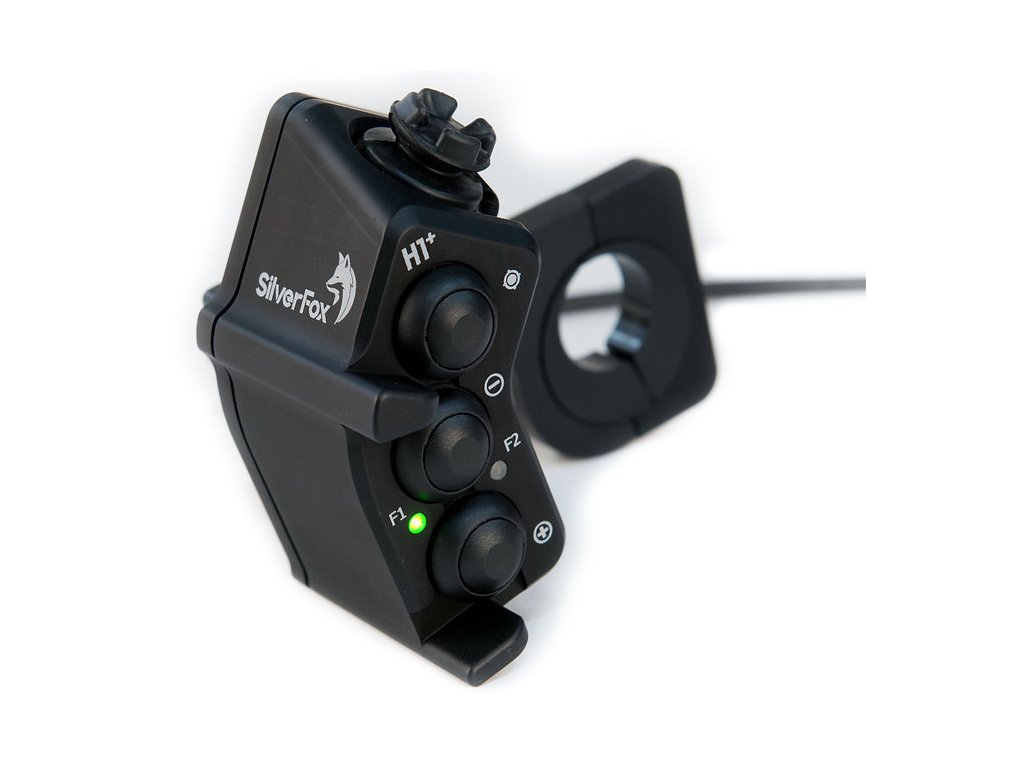

U ovladačů HomeOne a HomeOne+ přepínáte mezi režimy F1 a F2 krátkým současným stisknutím obou tlačítek pro Zoom. LED kontrolka ukazuje aktivní režim F.
Sada tlačítek F1 (F1-keyset):
Tuto sadu tlačítek zvolte pro mapové aplikace, jako jsou Google Maps, Calimoto, Gaia GPS atd. (jejich seznam najdete v aplikaci InControl a na webových stránkách).
Pohyby joysticku odpovídají posunu doleva, doprava, nahoru a dolů.
Tlačítka + a - slouží k přibližování a oddalování (zoom in / out).
Tlačítko pro vycentrování/orientaci vycentruje mapu na vaši aktuální pozici.
Sada tlačítek F2 (F2-keyset):
Tuto sadu tlačítek zvolte pro aplikace, které mají specifické mapování kláves, jako jsou MyRoute, Stegra.io, Kurviger, DMD2, Mapitare, Ranniot, Tracker, Locus Maps nebo Osmand.
Pohyby joysticku odpovídají posunu doleva, doprava, nahoru a dolů.
Střed (Stisknutí joysticku) => písmeno „C“
Podržení středu => písmeno „D“
-
=> znak „=“
Podržení + => písmeno „A“
-
=> znak „-“
Podržení - => písmeno „B“
