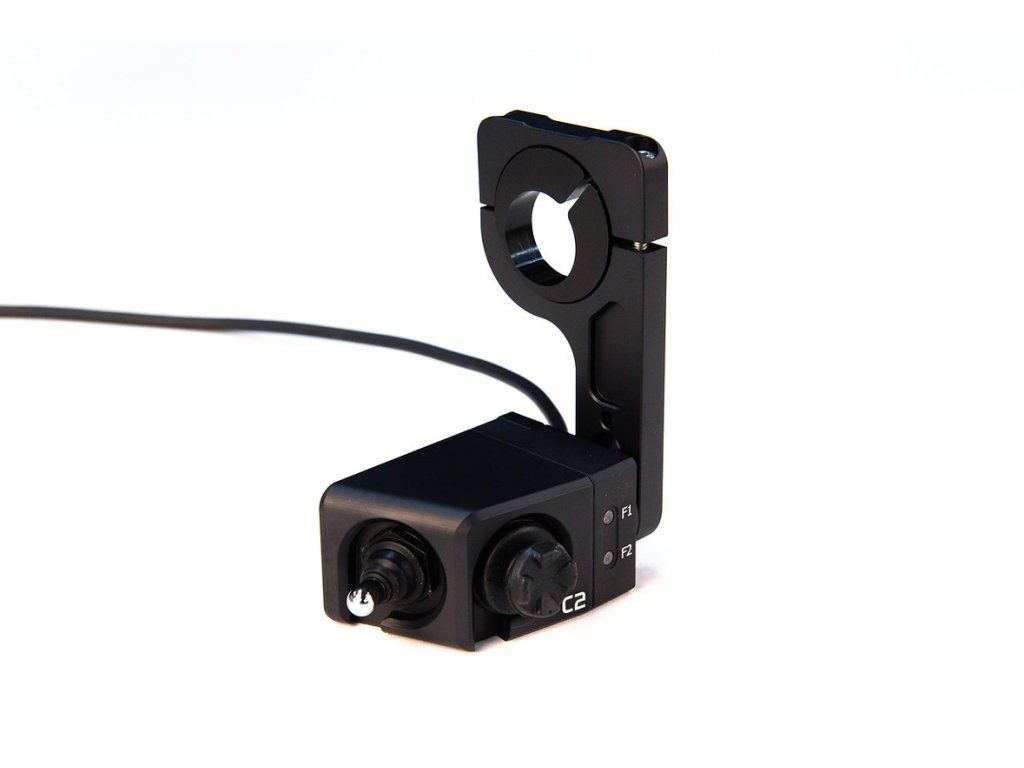

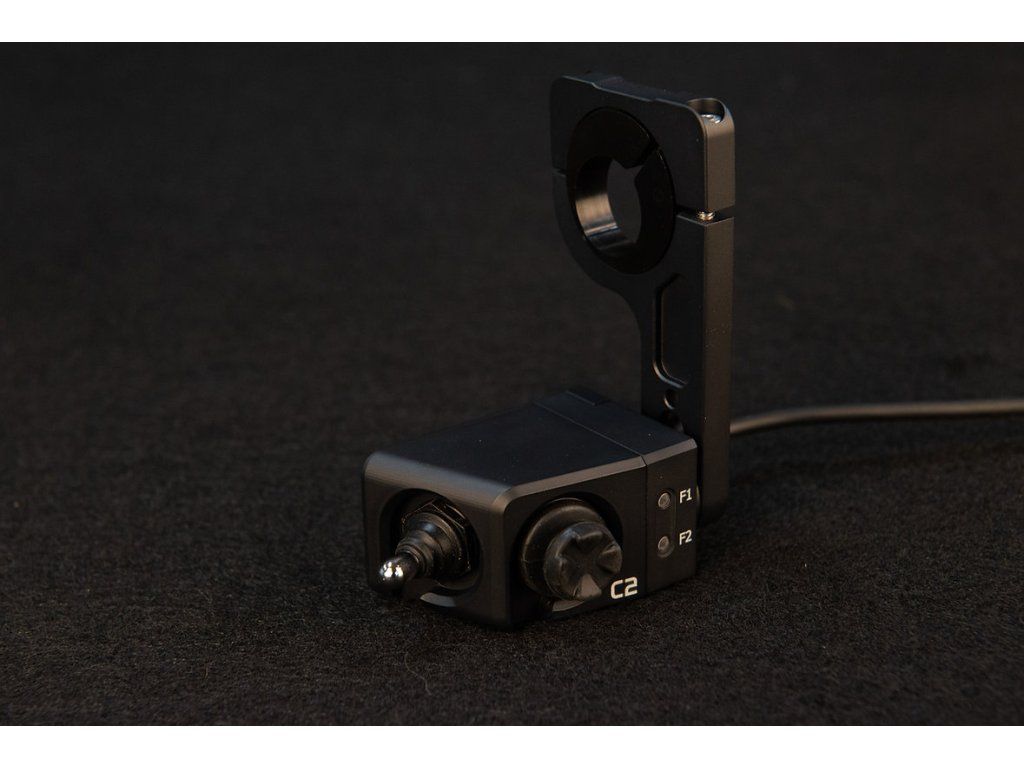

Ovladač pro navigaci / roadbook SilverFox C2
Detailní popis produktu
-
Obráběné hliníkové tělo s tvrdě eloxovaným povrchem
-
Dvojitý joystickový design
-
Možnost instalace pod nebo před řidítka
-

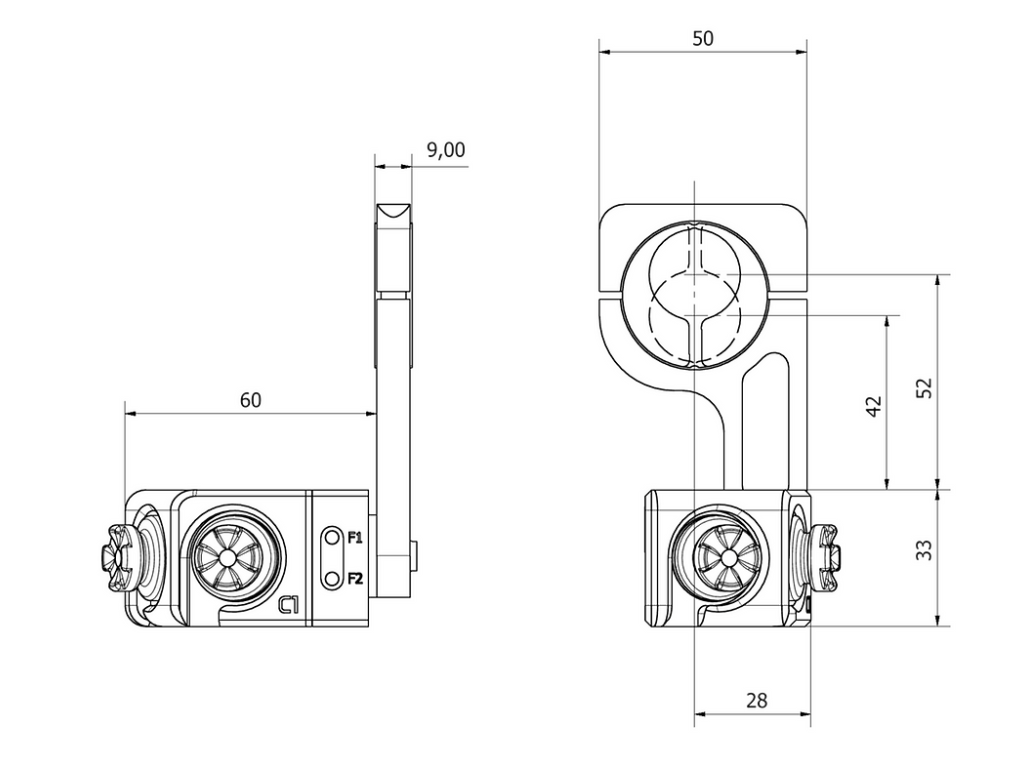

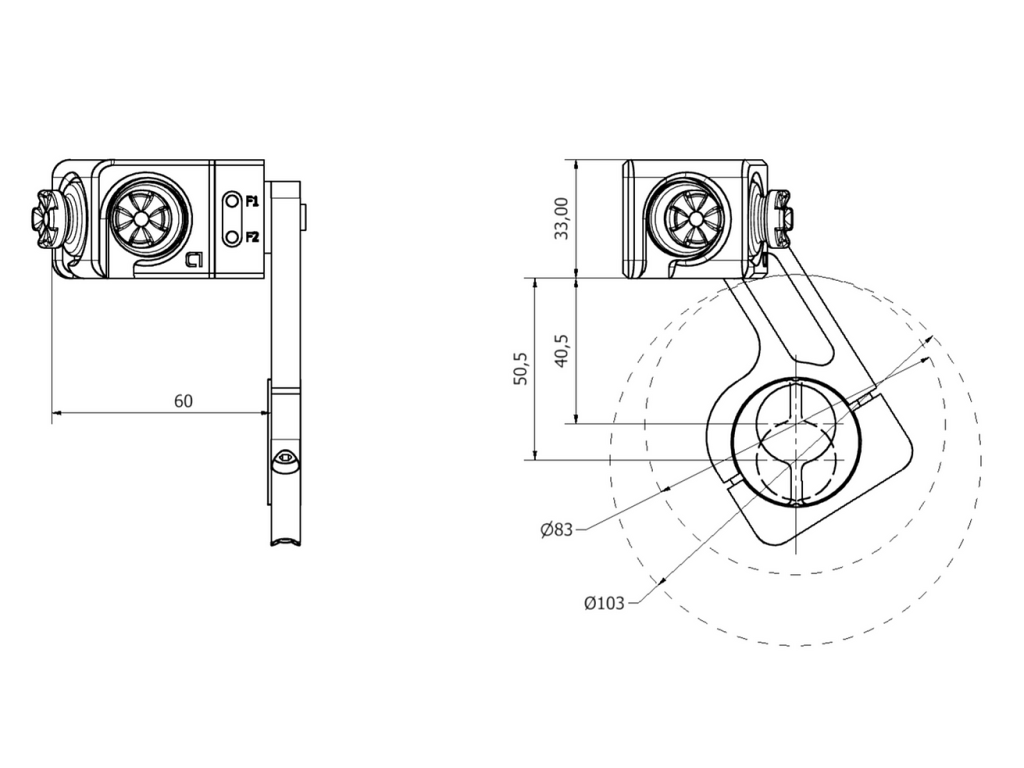

Nastavitelná délka, +/- 5 mm (viz ilustrace)
-
LED indikátory
-
Široký rozsah vstupního napětí: 5–24 V DC
-
Odolnost proti prachu a vodě IP67 (ponoření do vody max. 30 min / 1 m hloubky)
-
Bluetooth připojení pro různé tablety / navigace a kabelové připojení pro tablety DMD-T
-
Součástí je konektor M12 (připojuje se přímo k kabeláži DMD T865)
(konektor M12 aktualizován u jednotek od 5/2024) -
Vyrobeno ve Finsku
Kompatibilita: DMD2, OsmAnd, LocusMaps, Google Maps, Waze, Gaia GPS, Mapitare, Ranniot, and Tracker

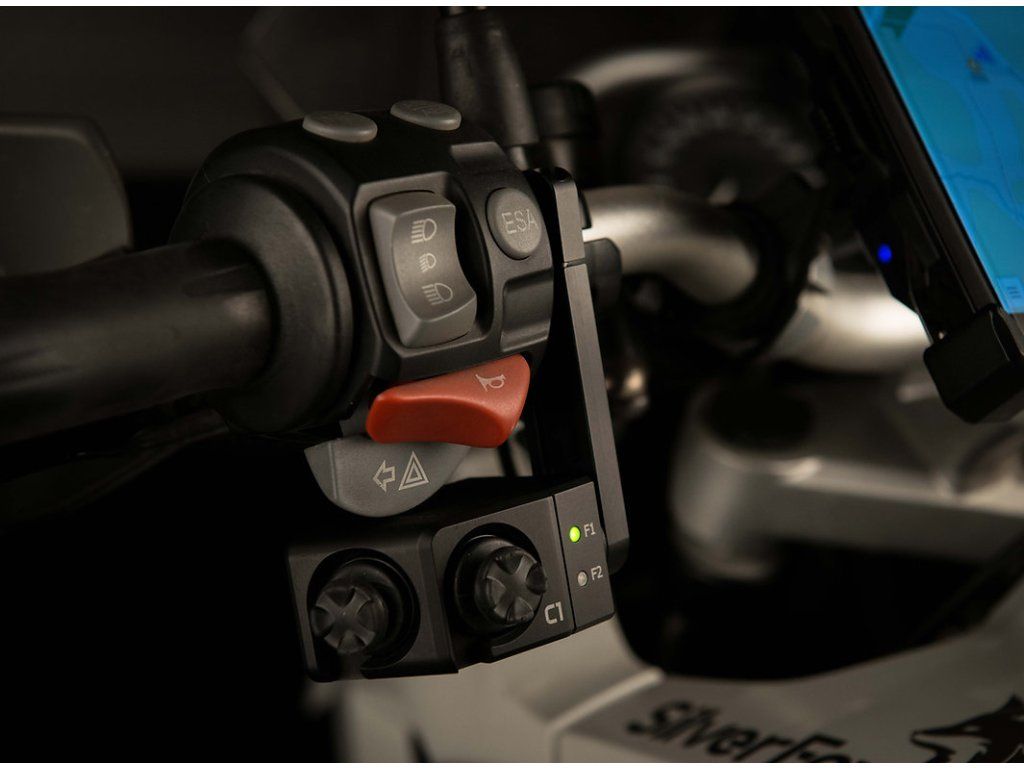

Lze instalovat na různé motocykly nebo čtyřkolky. Vhodné pro řidítka o průměru 22 mm. Lze instalovat pod nebo před řidítka. Konstrukce ponechává prostor pro tlačítka na přední straně originálního světelného panelu. Pomocí nastavovacího kroužku lze jednotku montovat a jemně dolaďovat na široké škále řidítek. Podporováno Bluetooth připojení i kabelové připojení pro tablety DMD-T.
Záměrem SilverFoxu bylo od samého počátku podporovat „otevřené“ operační prostředí. To znamená, že vy jako jezdec a zákazník můžete používat svůj vlastní telefon nebo tablet ve spojení se svou oblíbenou mapovou aplikací. Aplikace SilverFox InControl je navržena tak, aby tento cíl podporovala a zajistila, že ovladač SilverFox bude s vašimi oblíbenými mapami fungovat naprosto optimálně.
Ovladače SilverFox: Režim 1 a Režim 2
Seznam na stránce aplikace SilverFox rozděluje aplikace do dvou skupin: Mode 1 (Režim 1) a Mode 2 (Režim 2), které na ovladačích najdete pod označením F1 a F2.
Mode 2 (Režim 2) je nastaven pro práci s aplikacemi, které umožňují naprogramovat tlačítka ovladače přímo v samotném rozhraní dané aplikace. Sem patří například Stegra, OsmAnd, Kurviger a dalších 11 aplikací (které jsme dosud otestovali). Tyto aplikace v Režimu 2 nevyžadují od aplikace SilverFox InControl vůbec nic – uživatel si fungování tlačítek nastaví přímo v konkrétní mapové aplikaci.
Mode 1 (Režim 1) se používá u navigačních aplikací, které možnost naprogramovat tlačítka nemají, a právě v tu chvíli přichází na řadu aplikace SilverFox InControl. Aplikace InControl umožňuje uživateli naprogramovat funkci tlačítka pro vycentrování mapy (re-center) pro každou aplikaci zvlášť. Jakmile tlačítko jednou naprogramujete, aplikace InControl si informace uloží a funkce vycentrování zůstane uložená; není tedy nutné tlačítko programovat znovu při každém otevření aplikace. Díky naprogramování tohoto středového tlačítka pak lze ovladač používat pro všechny navigační funkce na mapě: přibližování (zoom-in), oddalování (zoom-out), posouvání mapy do čtyř směrů a její vycentrování.
Instalace (obecně pro ovladače SilverFox):
Mechanická instalace (C1 / C2):
Držák zrcátka a spojkové páčky bude s největší pravděpodobností potřeba posunout o několik milimetrů, abyste získali potřebný prostor (10 mm) pro rameno objímky SilverFox.
Nasaďte plastový vymezovací kroužek na 22mm řídítka (k dispozici jsou také kroužky pro 25mm řídítka). Otáčením vymezovacího kroužku můžete ovladač na řídítkách motocyklu posouvat dopředu nebo dozadu. Zařízení rovnoměrně utáhněte na vymezovacím kroužku pomocí dvou šroubů M4.
Připojte napájecí kabel k 12V DC výstupu vašeho motocyklu (zapojenému až po zapalování), který je chráněný pojistkou (rozsah provozního napětí je 5–24 V DC). Dvakrát zkontrolujte správnost zapojení kabelů: hnědý vodič k zápornému pólu (-) a bílý vodič ke kladnému pólu (+).
Jednotky C1/C2 jsou dodávány s konektory M12 pro plug&play propojení s kabelovým svazkem DMD T865. Toto připojení podporuje kabelový systém DMD a zajišťuje napájení přes konektor. Extra kabel, který je součástí balení, lze využít k připojení na 12V DC napájení pro jiné systémy.
Připojení přes Bluetooth:
Zapněte navigační ovladač SilverFox. Otevřete nastavení Bluetooth na svém Android zařízení. V seznamu zařízení najděte a klepněte na „C1SilverFox“. Přijměte požadavek na párování. Váš navigační ovladač SilverFox je nyní spárován přes Bluetooth.
Připojení kabelem přes DMD:
Pro vstup do režimu kabelového připojení:
-
Vypněte napájení.
-
Podržte levý joystick doleva a pravý joystick doprava.
-
Stále držte joysticky a zapněte napájení (ON).
-
Obě LED diody se rozsvítí, což značí úspěšné aktivování režimu kabelového připojení.
Kabelový režim je kompatibilní pouze v ekosystému DMD. V režimu kabelového připojení nejsou režimy F1 a F2 k dispozici.
Pro návrat zpět do režimu Bluetooth opakujte výše uvedený postup.
Ovládání jednotek C1 / C2
Sady tlačítek (Režimy):
Ovladač C1 / C2 má dvě volitelné sady tlačítek. Obě sady jsou předprogramovány tak, aby do Android zařízení odesílaly různé klávesové kódy. Například tlačítko pro „přiblížení“ (zoom in) posílá v režimu F1 jiný příkaz než v režimu F2.
Chcete-li změnit sadu tlačítek na ovladači C1 / C2, krátce stiskněte (přesuňte) „ovládací joystick“ doprava a „posunovací joystick“ doleva. LED dioda pak svým svitem odpovídá aktivnímu režimu F.
Funkce navíc: Směr zoomování (přibližování/oddalování) můžete obrátit krátkým stisknutím obou joysticků dolů současně.
Sada tlačítek F1 (F1-keyset):
Zvolte pro mapové aplikace s podporou aplikace InControl, jako jsou Google Maps, Waze, Gaia GPS atd. (jejich seznam najdete v aplikaci InControl a na webových stránkách).
Pohyby posunovacího joysticku (Panning Joystick) odpovídají posunu mapy doleva, doprava, nahoru a dolů.
Pohyby ovládacího joysticku (Control Joystick) dopředu a dozadu odpovídají přibližování a oddalování (zoom).
Stisknutím ovládacího joysticku nahoru vycentrujete mapu na svou aktuální pozici.
Stisknutí ovládacího joysticku dolů => příkaz Esc (Zpět)
Krátké současné stisknutí ovládacího joysticku doprava a posunovacího joysticku doleva => přepnutí do režimu F2
Sada tlačítek F2 (F2-keyset):
Tuto sadu tlačítek zvolte pro aplikace, které mají specifické mapování kláves, jako jsou MyRoute, Stegra.io, Kurviger, Mapitare, Ranniot, Tracker, Locus Maps, DMD2 nebo Osmand.
Pohyby posunovacího joysticku (Panning Joystick) odpovídají posunu mapy doleva, doprava, nahoru a dolů.
Ovládací joystick nahoru => písmeno „C“ pro vycentrování mapy
Ovládací joystick nahoru a podržení => písmeno „D“ pro doplňkové funkce v některých aplikacích
Ovládací joystick dopředu => znak „-“
Ovládací joystick dopředu a podržení => písmeno „A“
Ovládací joystick dozadu => znak „=“
Ovládací joystick dozadu a podržení => písmeno „B“
Ovládací joystick dolů => písmeno „E“
Ovládací joystick dolů a podržení => písmeno „F“
Krátké současné stisknutí ovládacího joysticku doprava a posunovacího joysticku doleva => přepnutí do režimu F1
Aktualizace firmwaru SilverFox C2
Tento firmware umožňuje lepší integraci s aplikací InControl.
-
Kontrola verze firmwaru prostřednictvím aplikace InControl
-
Oddělený režim kabelového připojení DMD pro spolehlivější připojení v režimu Bluetooth i kabelu
-
Příkazy režimu F1 jsou nastaveny pro aplikaci InControl
Ve verzi C2_1.2
-
Resetování registru Bluetooth při vstupu do režimu Wi-Fi
Instalace firmwaru:
Ovladače SilverFox využívají pro aktualizaci firmwaru protokol Wi-Fi.
Postup instalace:
-
Připravte si nejnovější firmware (a rozbalte soubor ZIP).
-
Otevřete složku ZIP a zkopírujte soubor .bin na místo, kde ho snadno najdete (například na plochu nebo do složky Stažené soubory).
-
-
Ujistěte se, že zařízení není pod proudem (je vypnuté).
-
Podržte současně levý joystick (nebo přepínač) doprava a pravý joystick doleva.
-
Zapněte napájení a držte joysticky po dobu přibližně 3 sekund.
-
LED diody začnou rychle blikat, což značí režim Wi-Fi.
-
Připojte se k Wi-Fi síti „SilverFox_wifi“ ze svého tabletu, mobilního telefonu nebo počítače (heslo je „silverfox“).
-
Otevřete prohlížeč a zadejte adresu 100.100.100.100/update.
-
Vyberte soubor firmwaru a stiskněte „Update“.
-
Počkejte několik sekund, než ukazatel průběhu dosáhne 100 %.
-
Vypněte a znovu zapněte napájení (vypnout/zapnout) a váš Silverfox je aktualizovaný.
